双列角接触轴承

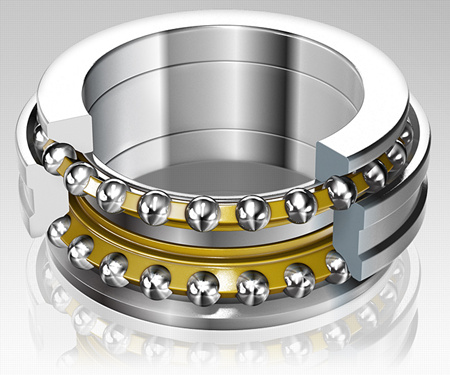

双列角接触球轴承在设计上同两个背对背配置的单列角接触球轴承对应，但占用轴向空间较小。 这种轴承可承受径向载荷，以及作用于两个方向上的轴向载荷。 这种轴承提供刚性高的轴承配置，并能够承受倾覆力矩。
双列角接触球轴承的标准供应范围包括32 A、33 A和33 D系列轴承。 矩阵1提供标准供应范围的概述。 关于其他双列角接触球轴承的信息。
根据不同的尺寸和应用，SKF生产的双列角接触球轴承有多种设计。 其说明如下，包括
-
基本设计形式轴承（图1）
-
密封轴承（图2）
-
带两剖分内圈的轴承（图3）
-
带两剖分内圈或外圈，用于重型工程应用的大型轴承
图1
图2
图3
双列角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。
双列角接触球轴承的安装形式有三种，分别是：背对背、面对面和串联排列三种。那么这三种安装形式各有什么特点与好处呢？
背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；
面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；
串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。
此外，在安装的过程中要注意一个参数，预加载荷的获得。预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。
预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0.012mm过盈量时，使用寿命降低380，有0.016mm过盈量时，使用寿命降低501；当轴承装配有0.004mm间隙时，使用寿命显着下降，有0.008mm间隙时，使用寿命下降705。
因此，对预加载荷的大小进行合理选择十分重要。一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。同时，预加载荷应稍大于或等于轴向工作载荷。
双列角接触球轴承经装配检验合格后，要以工作转速作空运转试验，时间不少于2h，温升应不超过15℃ 。
