交叉圆柱滚子轴承特点与分类
[来源:天津赛美瑞轴承贸易有限公司]    [作者:管理员]    [日期:2014-06-24 16:14]    [热度:]


  天津赛美瑞公司新闻:
 主要特点
1、          具有出色的旋转精度

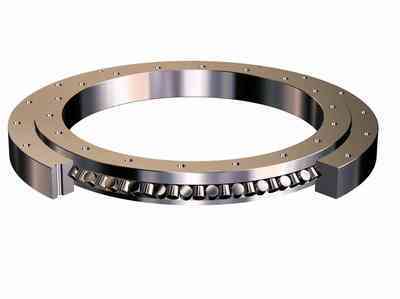

交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列(这也是交
叉滚子轴承的名称由来),滚子之间装有间隔保持器或者隔离块,可以防止滚子的倾斜货滚子之间相互磨察,有效防止了旋转扭矩的增加。另外,不会发生滚子的一方接触现象或者锁死现象;同时因为标准型交叉滚子轴承内外环是分割的结构,间隙可以调整,即使被施加预压力,也能获得高精度的旋转运动。
2、          操作安装简化
标准型交叉滚子轴承被分割成2部分的外环或者内环,在装入滚子和
保持器后,被固定在一起,安装时可以通过微调连接螺栓和固定法兰来达到理想的负载状态,所以安装时操作非常简单。
3、          承受较大的轴向和径向负荷
因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直
排列,这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
4、          大幅节省安装空间
交叉滚子轴承的内外环尺寸被最小限度的小型化,特别是超薄结构是
接近极限的小型尺寸,并且具有高刚性,所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。
5、          衍生的种类和结构比较多,适用于各种应用场合
在基本型交叉滚子轴承的基础上,衍生出很多结构差异的交叉滚子轴
承,以便于使用于不同要求的场合。从大类上来分,可以分为:基本型交叉滚子轴承、高刚性交叉滚子轴承、超薄型交叉滚子轴承;从外部结构上来分,有内环分割型、外环分割型、内外环一体型;从内部结构来分,又可以分为满装滚子型、金属窗式保持架型、尼龙或者金属隔离块型;按照连接方式区分,又有螺栓连接型、铆钉连接型及弹簧碟片型等等,种类繁多。
基本分类
1XRB型(外环分割型、内环旋转用)
XRB系列型号(THK对应型号系列为RB系列,IKO对应型号系列为CRB系列)为交叉圆柱滚子轴承的基本型,内、外环尺寸被最小限度地小型化,其构造是外环是分割型,内环是一体设计,适合于要求内环旋转精度高的部位。
2XRE型(内环分割型、外环旋转用)
XRE系列型号(THK对应型号系列为RE系列)是由XRB型的设计理念产生的新型式,主要尺寸与XRB型相同。其构造是内环是分割型,外环是一体设计,适合于要求外环旋转精度高的部位。
3XRU型(内、外环一体型)
XRU系列型号(对应THK公司RU系列和IKO公司CRBF系列)由于已进行了安装孔的加工,就不需要固定法兰和支撑座。另外,由于采用采用带座的的一体化内外环结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。
4XRBC型(外环分割型、内环旋转用)
XRBC系列型号(对应IKO公司CRBC系列)其构造是外环是分割型,内环是一体设计,带保持架满装滚子轴承。适合于要求内环旋转精度高的部位。
5XRBH型(内、外环一体型)
XRBH系列型号(对应IKO公司CRBH系列)内、外环都是一体结构,用于外环和内环旋转。
6XRA型(外环分割型、内环旋转用)
XRA系列型号(对应THK公司RA系列)是将XRB型内、外环厚度减小到极限的紧凑型。适合于需要重量轻、紧凑设计的部位,例如机器人和机械手旋转部位。
7XRC型(外环分割型、内环旋转用)
XRC系列型号(对应INA公司SX系列),结构与XRB系列类似,外环是两分割的结构,通过三个弹簧卡环连接,内环一体设计,适用于要求内环旋转精度高的地方。
8XRSU08型(内外环一体型)
XRSU08系列型号(对应INA公司XSU08系列)与XRU系列相近,内外环已进行了安装孔的加工,就不需要固定法兰和支撑座。另外,由于采用采用带座的的一体化内外环结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。
