赛美瑞带您深度认识回转支承
[来源：天津赛美瑞轴承贸易有限公司] [作者：管理员] [日期：2018-09-29 09:24] [热度：]
我相信很多用户在第一次选用回转支承时，都会有些迷茫，这么多结构到底使用哪一种好，哪一种更适合自己的实际需求。现在我们开始认知回转支承到底有哪些结构及这些结构的应用特点。

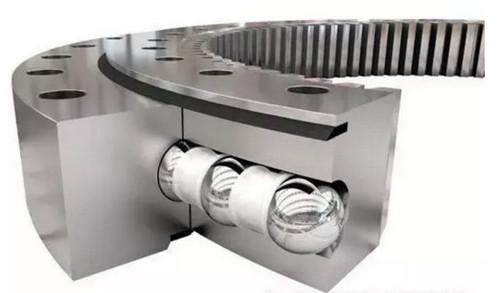

第一种----单排四点接触球式
单排四点接触球轴承回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

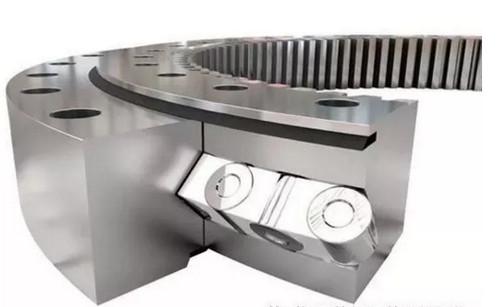

第二种----单排交叉滚柱式
单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1：1交叉排列，能同时承受轴向力、较大径向力和倾翻力矩。被广泛用于起重运输、工程机械和军工产品。

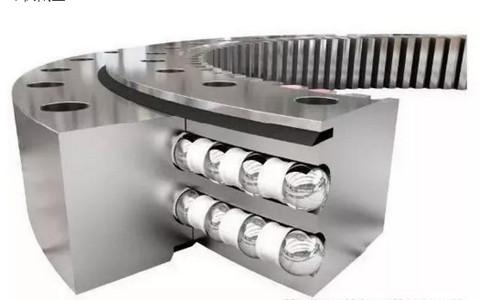

第三种----双排或双列球式
双排或双列球式回转支承具有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同或相同的钢球，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺寸都比较大，结构坚固，特别适用于要求中等以上直径的塔式起重机、汽车起重机等装卸机械上。

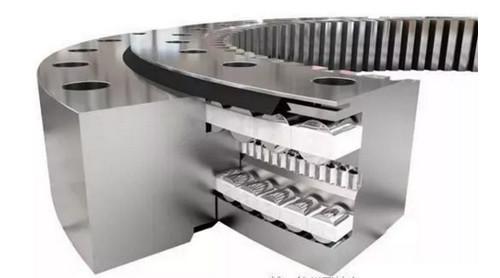

第四种----三排滚柱式
三排滚柱式回转支承具有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定，能够同时承受各种载荷，是以上四种产品中承载能力最大的一种，轴、径向尺寸都较大结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机、钢包回转及大吨位汽车起重机等机械上。

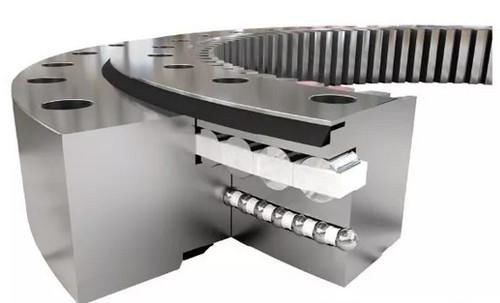

第五种----球柱联合式
球柱联合式回转支承偏心小、使用寿命长，同时具有滚柱和球双重结构的优点，适用于承受较大的轴向载荷、倾覆力矩、寿命要求高且连续运转的主机。例如电厂、港口露天物料堆取料机等设备。
以上是回转支承的五大轨道结构，现在市面上的回转支承绝大多数都是这些类型，还有一些特殊非标的，比如内外两个轨道应用在主题公园上的等等。回转支承不是一成不变的，可以根据客户的需求来定制。
